Präzision bis ins Detail
Höchste Genauigkeit ist unser Anspruch: Mit modernen CNC-Dreh- und Fräsmaschinen fertigen wir komplexe Bauteile nach individuellen Anforderungen. Unsere erfahrenen Fachkräfte arbeiten mit höchster Sorgfalt und gewährleisten gleichbleibende Qualität – selbst bei anspruchsvollen Toleranzen. So entstehen präzise Metallteile, die in Effizienz, Zuverlässigkeit und Maßhaltigkeit überzeugen.
CNC-Zerspanung
Blechbearbeitung
Schweissen
Nuten
Maßsarbeit aus Blech
Ob Schneiden, Kanten oder Bearbeiten – die Blechbearbeitung ist ein zentraler Bestandteil unserer Fertigung. Unterschiedliche Materialien und Stärken verarbeiten wir präzise nach Kundenwunsch. Das Ergebnis: maßgeschneiderte Lösungen, die höchste Anforderungen erfüllen und eine flexible Produktion von Einzelteilen bis hin zu komplexen Baugruppen ermöglichen.
Blechschere
Bleche schneiden: Länge: bis 3000 mm | Stärke: Stahl bis 10 mm |
Edelstahl bis 6 mm | Aluminium bis 10 mm
Kantbank
Bleche kanten bis 90° : Länge: bis 3000 mm | Stärke: Stahl bis 4 mm |
Edelstahl bis 3 mm | Aluminium bis 5 mm | Hinweis: je kürzer die
Kantlänge desto stärker kann das Material sein
CNC-Zerspanung
Blechbearbeitung
Schweissen
Nuten

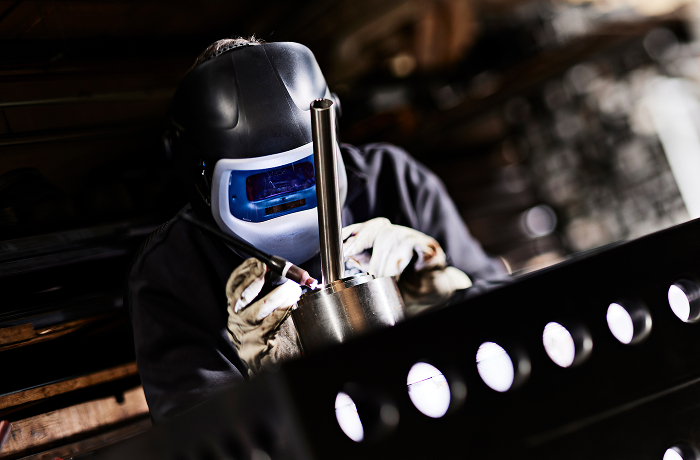

Starke Verbindungen schaffen
Schweißen gehört zu unseren Kernkompetenzen. Wir verarbeiten eine Vielzahl metallischer Werkstoffe und setzen dabei die jeweils passenden Schweißtechniken ein. Unsere qualifizierten Fachkräfte sorgen durch präzise Ausführung und sorgfältige Qualitätskontrollen für dauerhaft belastbare Verbindungen – ob bei individuellen Einzelteilen oder in Kleinserien.
Wir arbeiten mit den Schweißverfahren:
WIG (Wolfram-Inertgasschweißen)
MAG (Metall-Inertgas/Aktivgasschweißen)
Elektrodenschweißen
CNC-Zerspanung
Blechbearbeitung
Schweissen
Nuten
Stark in der Tiefe

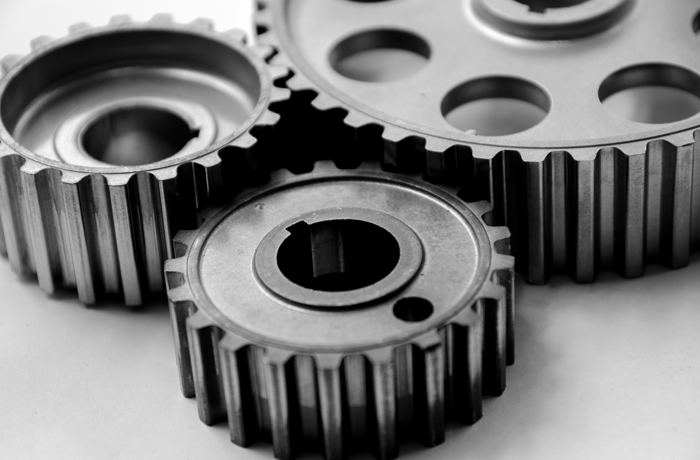

Ob Passfedernut, Innenprofil oder Sonderverzahnung – wir fertigen Nuten mit höchster Präzision und modernster Technik. Unsere Verfahren wie Räumen, Ziehen und Stoßen ermöglichen die Bearbeitung innenliegender Konturen, selbst bei schwer zugänglichen Geometrien. So entstehen exakte Führungs- und Passflächen – zuverlässig, maßgenau und effizient gefertigt.
Mit unseren spezialisierten Maschinen sind auch komplexe Anforderungen realisierbar:
Räummaschine (Sachmann Horizontal)
• Für innenliegende Passfedernuten mit Durchgangsbohrung
• Bohrungsdurchmesser: 10–110 mm
• Nutbreite: 3–25 mm
• Räumlänge (materialabhängig): 3–150 mm
• Besonderheit: Herstellung von Stern- und Sonderverzahnungen möglich
Stoßmaschine (Hahndorf Vertikal)
• Für innenliegende Passfedernuten mit Sacklochbohrung
•Hublänge: bis 170 mm
•Nutbreite: 4–26 mm
•Bohrungsdurchmesser: 10–150 mm
Leistungen
Maschinenpark
Modernste Technik für
höchste Präzision.

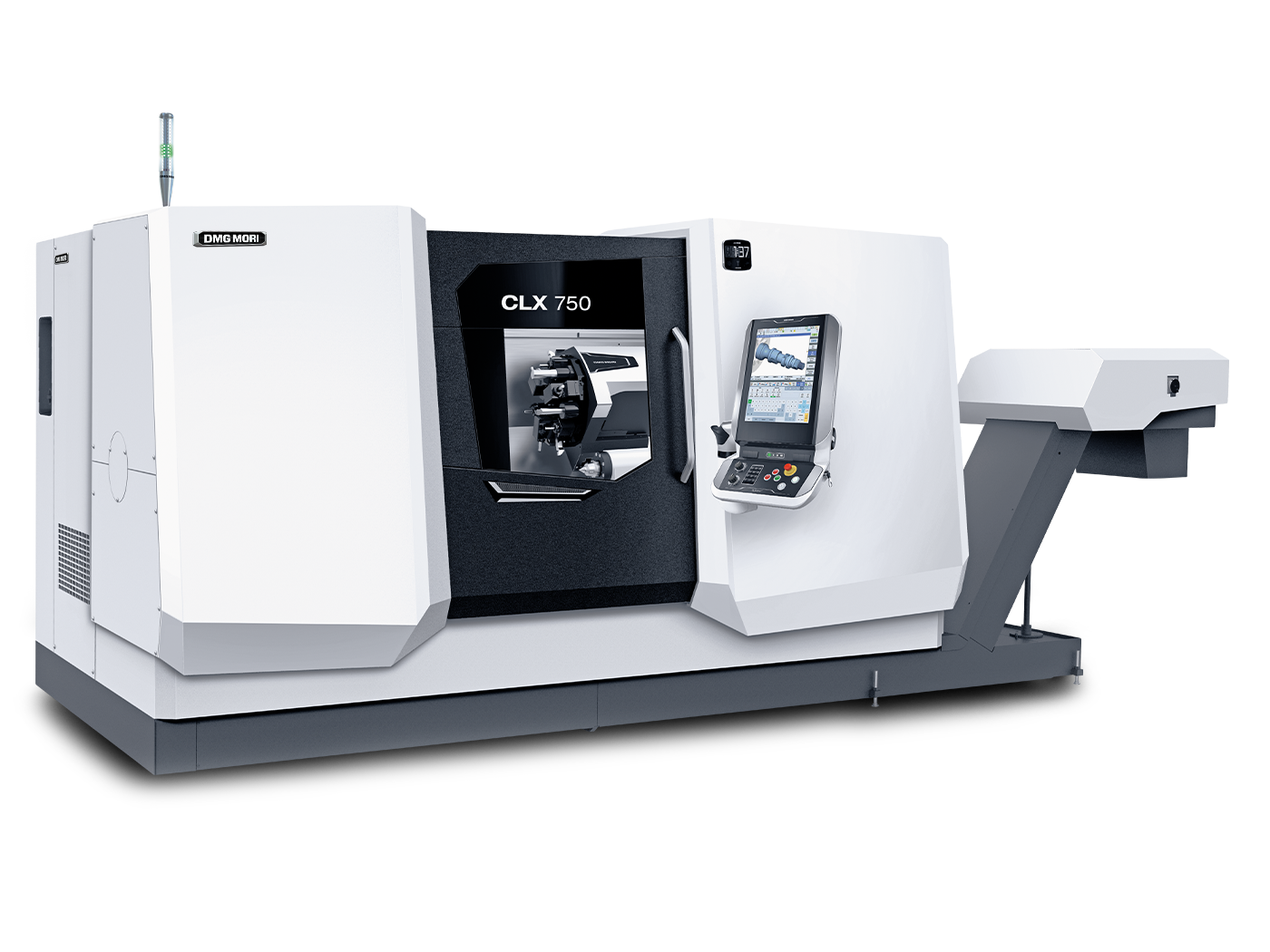

DMG Mori CLX 750 (Dreh-Fräszentrum)
Highlights
NC-Lünette Ø30 - Ø240 mm
Spindeldurchlass von Ø127 mm
Y-Achse +/- 80 mm
12 angetriebene Werkzeugplätze
Fräswerkzeuge zum Bohren und Fräsen in einer Bohrung
Steuerung & Software
Siemens
Technische Daten
Spitzenweite 1200 mm
Bauteilgröße Flansch:
max. Durchmesser Ø500 mm
max. Länge: 200 mm
Bauteilgröße Wellen:
max. Durchmesser Ø240 mm
max. Länge: 800 mm

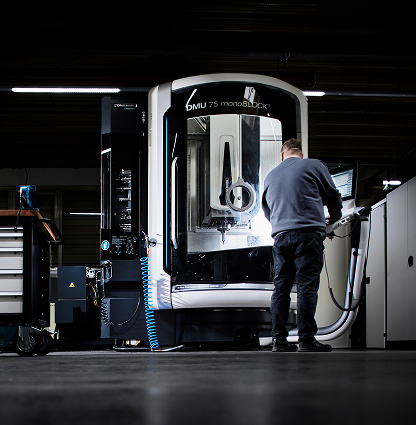

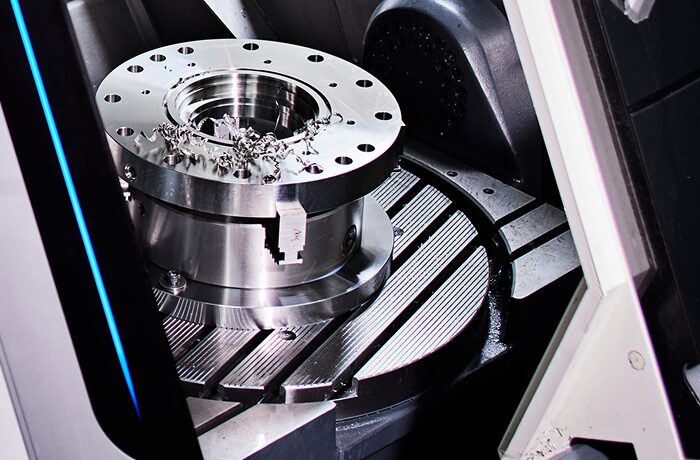

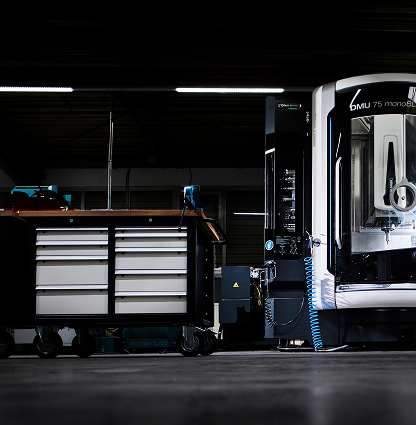

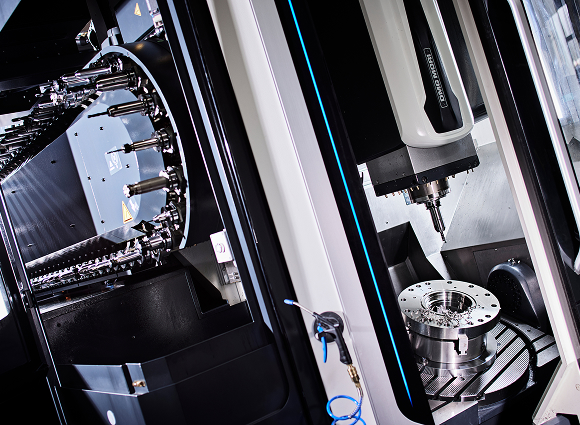

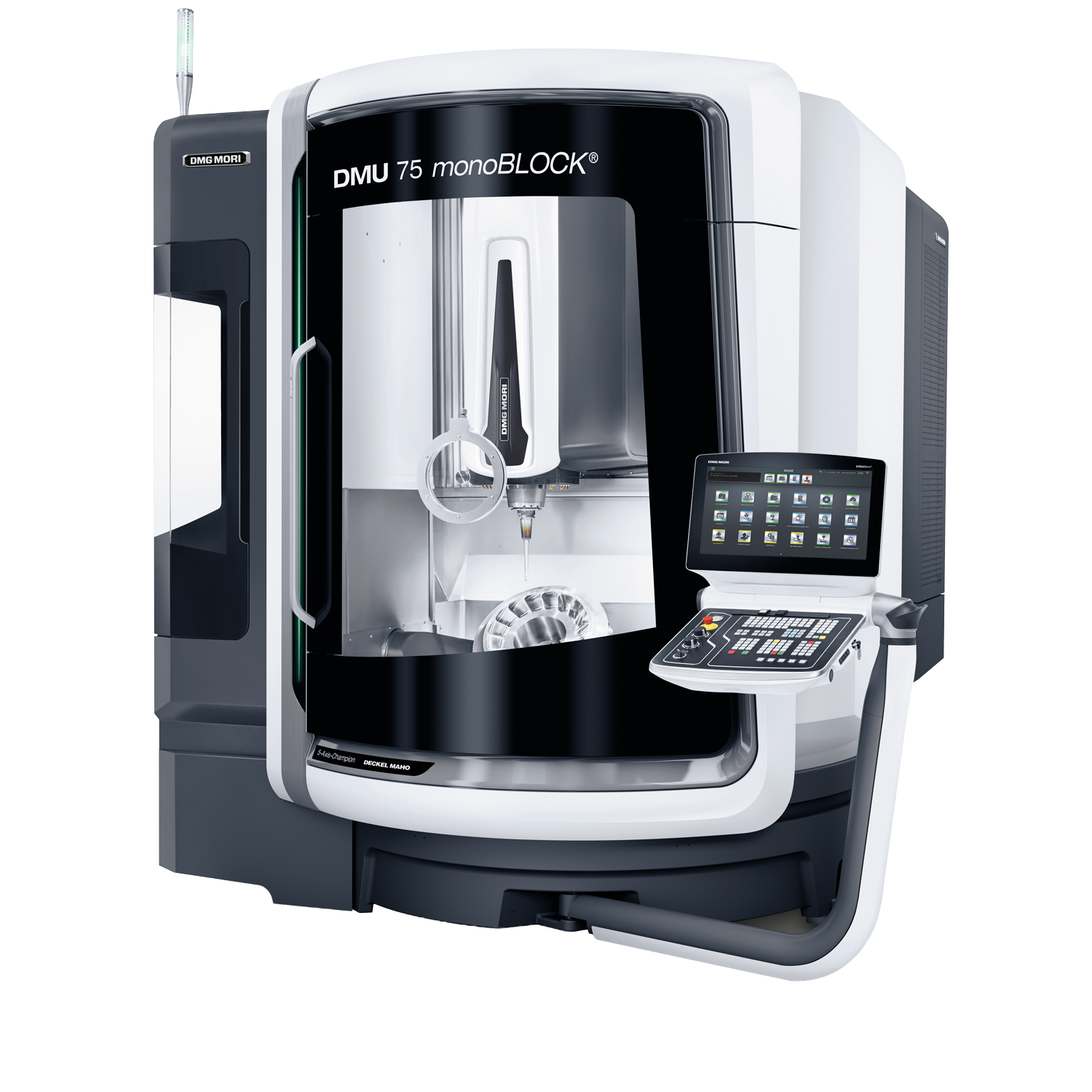

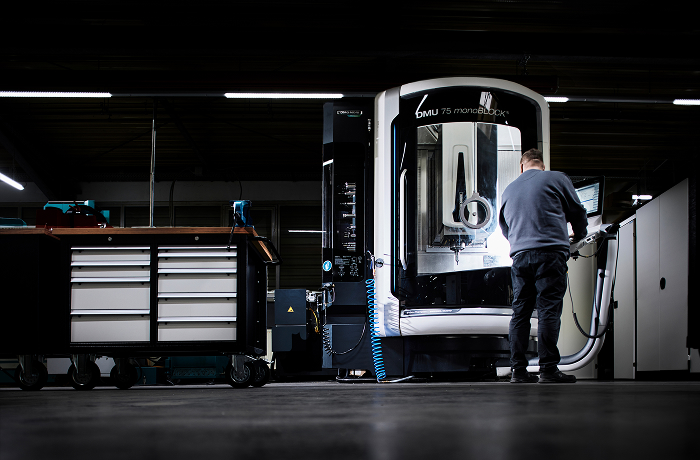

DMG MORI DMU 75 MONOBLOCK
Highlights
5-Achsmaschine mit Schwenkrundtisch
Steuerung & Software
Siemens
Technische Daten
max. Verfahrweg X-Achse: 750 mm
max. Verfahrweg Y-Achse: 650 mm
max. Verfahrweg Z-Achse : 560 mm

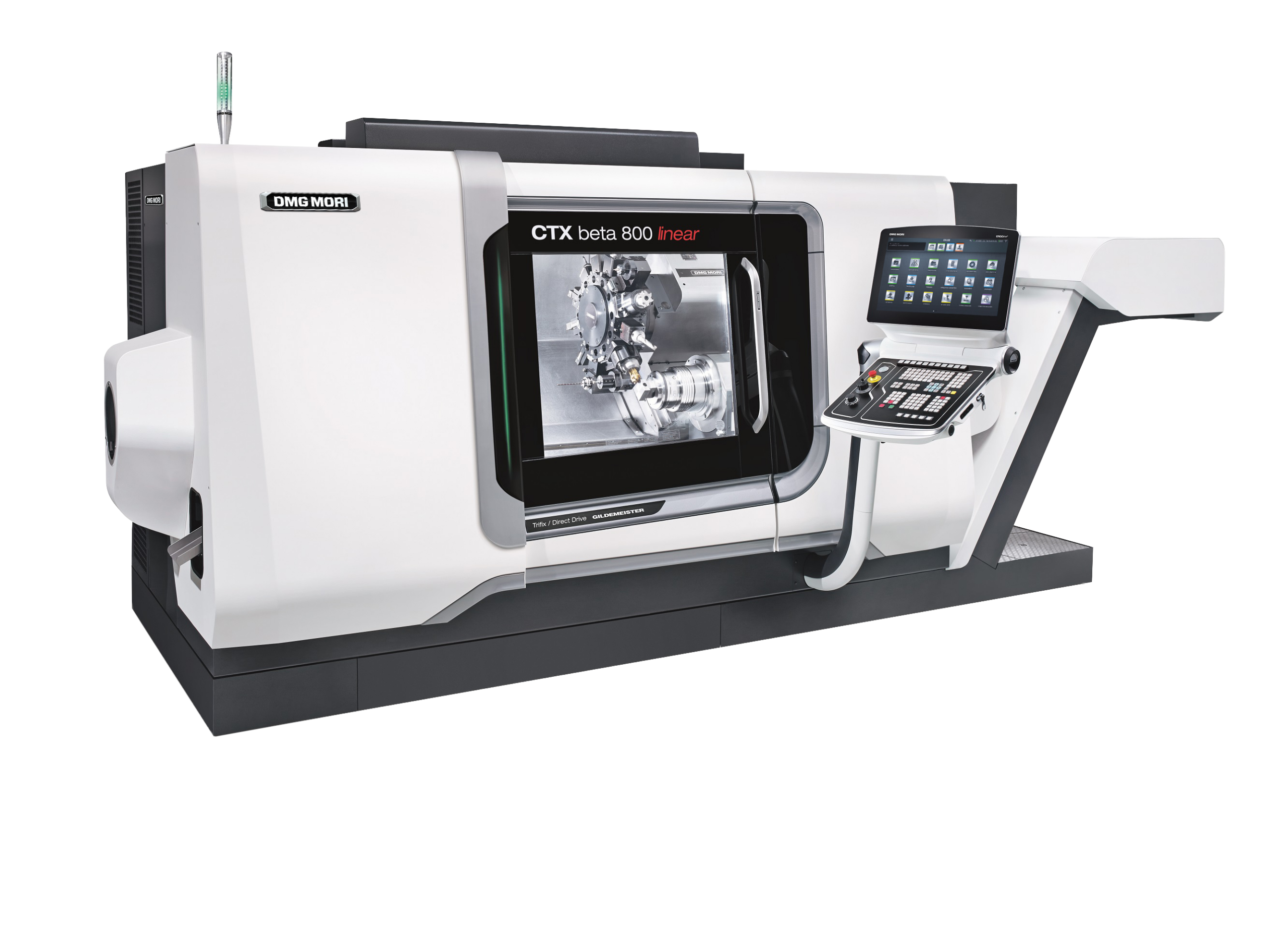

DMG Mori CTX beta 800 linear (Dreh-Fräszentrum)
Highlights
Spindeldurchlass von Ø65 mm
Y-Achse +/- 60 mm
12 angetriebene Werkzeugplätze
Steuerung & Software
Siemens
Technische Daten
Spitzenweite 800 mm
Bauteilgröße Flansch:
max. Durchmesser Ø300 mm
max. Länge: 200 mm
Bauteilgröße Wellen:
max. Durchmesser Ø120 mm
max. Länge: 500 mm

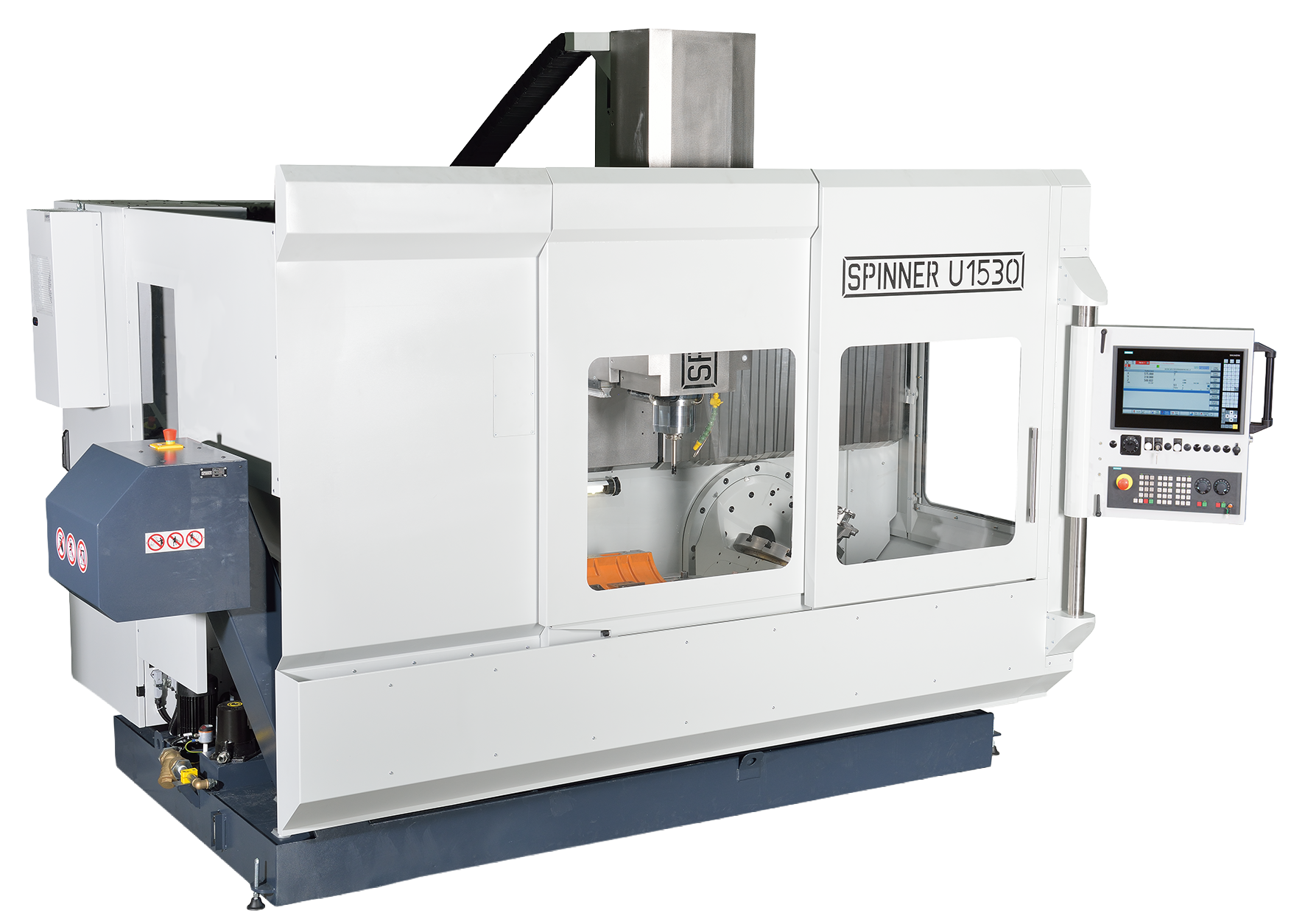

Spinner U1530 (Fräszentrum)
Highlights
5-Achsmaschine mit Schwenktisch
Steuerung & Software
Siemens
Technische Daten
max. Verfahrweg X-Achse: 1500 mm
max. Verfahrweg Y-Achse: 500 mm
max. Verfahrweg Z-Achse : 450 mm

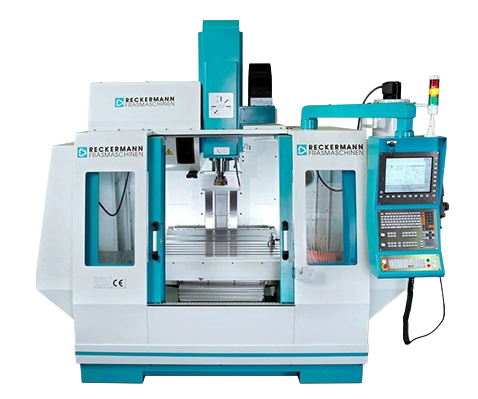

Reckermann RBZ 1050 (Fräszentrum)
Highlights
3-Achsmaschine
Steuerung & Software
Heidenhain
Technische Daten
max. Verfahrweg X-Achse: 1000 mm
max. Verfahrweg Y-Achse: 500 mm
max. Verfahrweg Z-Achse : 500 mm
Gildemeister NEF 600 (CNC-Drehmaschine)
Highlights
Stirnseitenmitnehmer
Steuerung & Software
Heidenhain
Technische Daten
Spitzenweite 1000 mm
Bauteilgröße Flansch:
max. Durchmesser Ø400 mm
max. Länge: 100 mm
Bauteilgröße Wellen:
max. Durchmesser Ø140 mm
max. Länge: 600 mm
Gildemeister CTX 400 (CNC-Drehmaschine)
Highlights
Durchmesser Spindeldurchlass 65 mm
Stangengreifer
Steuerung & Software
Heidenhain
Technische Daten
Spitzenweite 500 mm
Bauteilgröße Flansch:
max. Durchmesser Ø200 mm
max. Länge: 150 mm
Bauteilgröße Wellen:
max. Durchmesser Ø60 mm
max. Länge: 500 mm
Direkter Draht zu
Ihren Experten für
Metalltechnik
Christian Schad (links) Feinwerkmechanikermeister
T +49 6650 9621-43 | E chrs@r-schad.eu
Pascal Kaminski (rechts) Zerspanungsmechaniker
T +49 6650 9621-42 | E pk@r-schad.eu

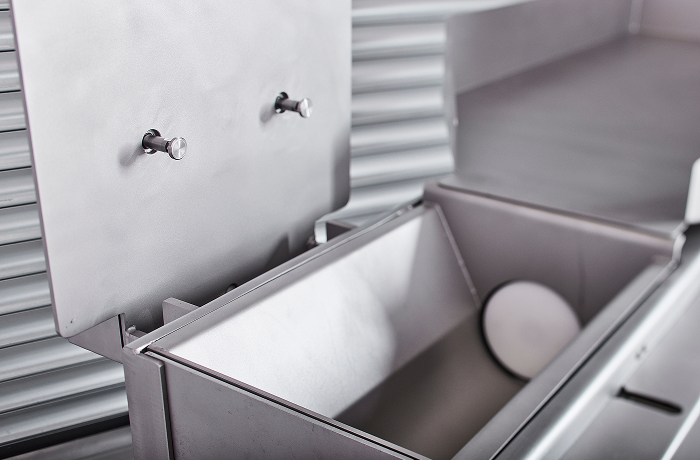

Technologie
